Он широко используется для измерения жидкости, которая не вступает в химически коррозионную реакцию с нержавеющей сталью 1Cr18Ni9Ti, 2Cr13, корундом Al203 и твердым сплавом. Эта измеряемая жидкость не содержит примесей, таких как волокна и частицы. Вязкость движения при рабочей температуре ниже 5x10-6 м²/с. Если вязкость выше 5x10-6 м²/с, расходомер следует откалибровать в жидкости перед использованием.

■ Прибор

Он широко используется для измерения жидкостей, не вступающих в химически коррозионную реакцию с нержавеющей сталью 1Cr18Ni9Ti, 2Cr13, корундом Al203 и твердым сплавом. Измеряемая жидкость не должна содержать примесей, таких как волокна и частицы. Вязкость при рабочей температуре должна быть ниже 5x10-6 м²/с. Если вязкость выше 5x10-6 м²/с, расходомер следует откалибровать в измеряемой жидкости перед использованием.

■ Принцип работы

Крыльчатка вращается под действием динамических сил жидкости, и ее скорость вращения линейно пропорциональна средней скорости потока в трубопроводе. Это вращение периодически изменяет магнитное сопротивление магнитоэлектрического преобразователя. Вследствие этого магнитный поток в измерительной катушке претерпевает циклические изменения, генерируя периодическую индуцированную электродвижущую силу (сигнал электрического импульса). Этот сигнал обрабатывается встроенным программным обеспечением прибора для определения как мгновенной скорости потока, так и суммарного объема потока.

■ Технические характеристики

- Высокая точность, обычно ±1%R, ±0.5%R;

- Отличная повторяемость измерений, кратковременная повторяемость может достигать (0,05–0,2)%, сохраняя стабильную точность при регулярной калибровке;

- Выходной сигнал частоты импульсов, высокая помехозащищенность, отсутствие нулевого дрейфа;

- Способен генерировать высокочастотные сигналы до (3–4) кГц, обеспечивая высокое разрешение сигнала;

- Широкий диапазон измерений, с коэффициентом регулировки до 1:20 для средних и больших диаметров и 1:10 для малых диаметров;

- Компактная и легкая конструкция, простая установка и техническое обслуживание, высокая пропускная способность;

- Подходит для измерения высокого давления, нет необходимости сверлить отверстия в корпусе прибора, что упрощает производство приборов высокого давления;

- Широкий выбор специализированных типов датчиков, включая низкотемпературные, двунаправленные, скважинные и предназначенные для смешивания песка;

- Может быть изготовлен на заказ в соответствии со специальными требованиями пользователя в различные специализированные датчики;

- Для применений с большим диаметром могут быть изготовлены версии погружного типа, обеспечивающие низкие потери давления, более низкую стоимость и возможность снятия для технического обслуживания без прерывания потока, что делает установку и техническое обслуживание удобными.

■ Выбор

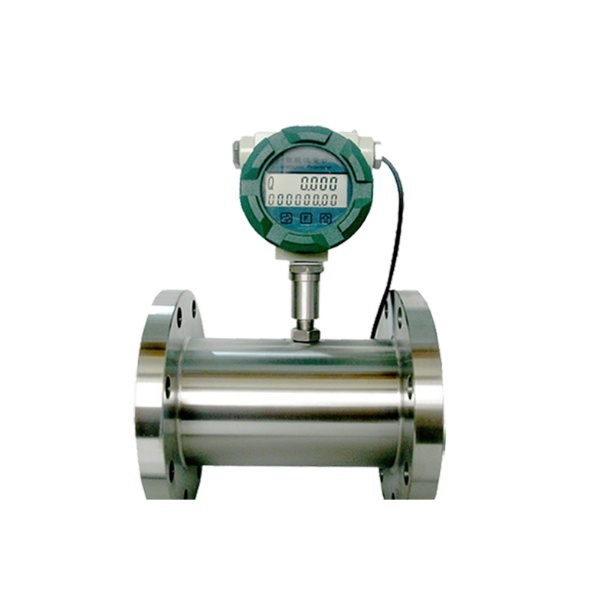

1. Батарейный тип с полевым дисплеем

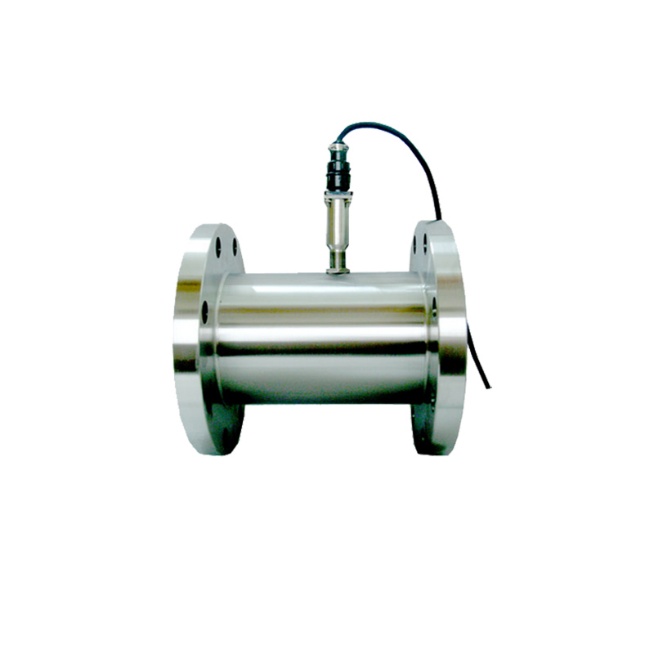

2. Импульсный выход

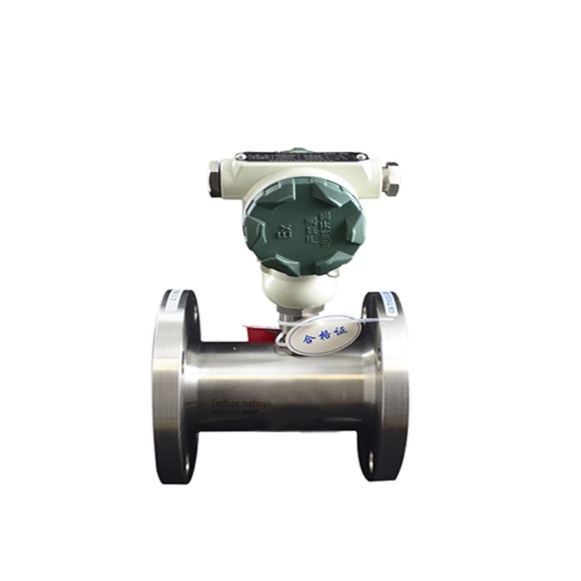

3. Выход 4-20 мА
